工作原理：

電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表。

連接類型

螺紋連接

卡箍連接

結構分類

一體型電磁流量計：轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。

分體型電磁流量計：轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境較差的地方，如井里，高溫旁，人員不便到達的地方。

1. 儀表結構簡單、可靠，無可懂部件，工作壽命長
2. 無截流阻流部件，不存在壓力損失和流體堵塞現象
3. 測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響，精度高
4. 采用聚四氟乙烯襯里和HC、HB、316L、鈦等電極材料的不同組合可使用不同介質的需要
5. 測量流量范圍寬,量程比20：1、50：1

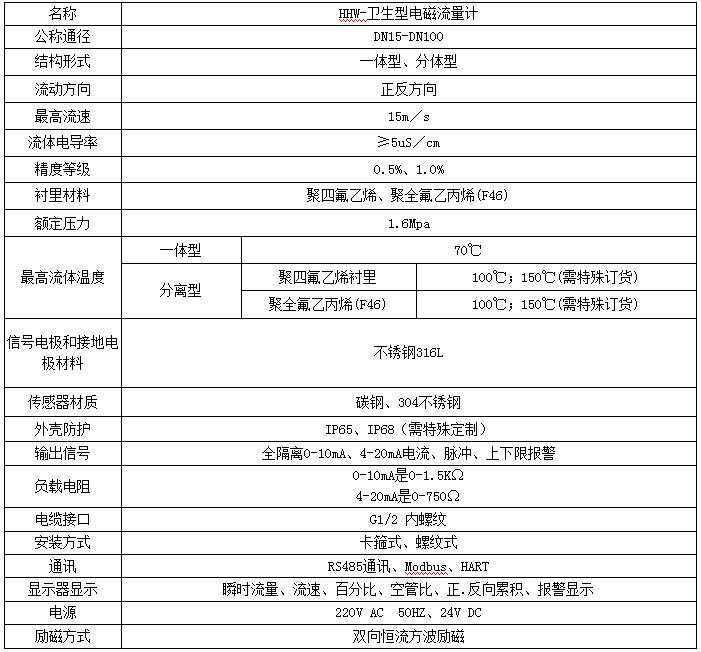

產品參數：

電極的選擇：

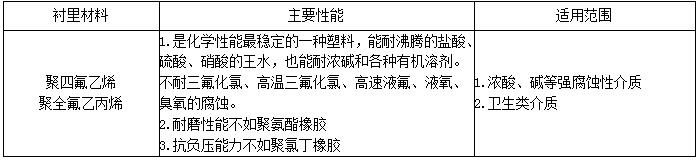

襯里材料表：

流量范圍確認：

一般工業用電磁流量計被測介質流速以2-4m/s為宜，在特殊情況下，******流速應不小于0.2m/s，最高不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分摩擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

選型須知：

1. 實際最高工作壓力必須小于電磁流量計的額定工作壓力。
2. ******工作溫度和最高工作溫度必須符合流量計規定的溫度要求。（詳見參數表)
3. 從經濟性考慮，可以選擇適當?shù)牧魉偎鶎?yīng)口徑的流量計。（詳見流量范圍表）
4. 根據測量的目的，功能來選擇適當?shù)木鹊燃墶?/span>
5. 根據介質的腐蝕性、磨損性和溫度來選擇適當?shù)囊r里材料。
6. 根據安裝場合的要求和環境，合理選擇使用一體型電磁流量計還是分體型電磁流量計。

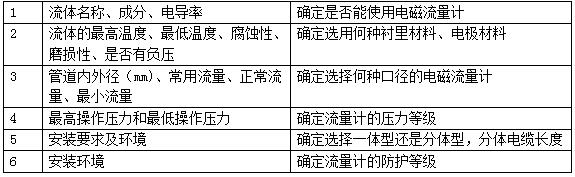

具體選擇如下表：

安裝要求：

1.系統正常運行時測量管必須保證滿管，如出現非滿管，流量計就不能正常工作，讀數可能是忽大忽小的隨機數。

2.流量計應避免安裝在溫度變化很大或高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

3.流量計******安裝的室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬措施。

4.流量計應避免安裝在含有腐蝕氣體的環境中，必須安裝時，須有通風措施。

5.流量計應避免安裝在有強磁場及強振動源，如管道振動大，在流量計兩邊安裝固定管道的支座。

6.為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。

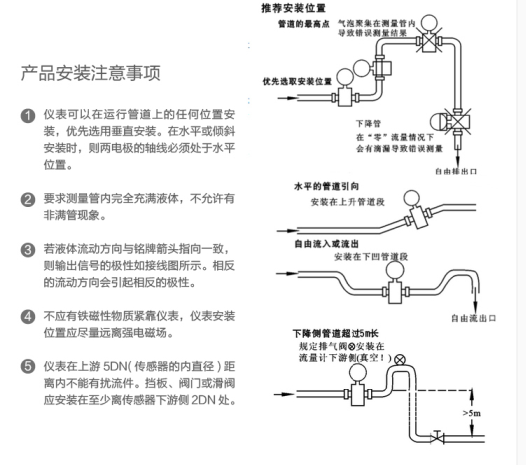

安裝示意圖：
