概述：

電磁流量計是一種測量導電流體體積流量的感應儀表，本公司生產的HHCD型插入式電磁流量計是在管道式電磁流量計基礎上發展起來的一種新型流體流量?jī)x表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據法拉第感應定律的原理，用電磁方法通過測量流體的平均速度，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。

 工作原理：

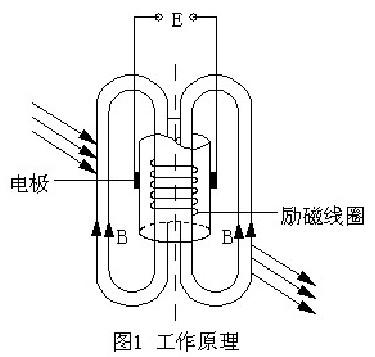

傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場），相當于導體在磁場中作切割磁力線運動。根據法拉第感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。

特點：

◆ 傳感器內無活動部件，結構簡單，工作可靠。

◆ 插入式電磁結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。

◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于20μs/cm）等物理參數變化的影響。

◆ 傳感器幾乎無壓力損失，能量損耗極低。

◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。

產品細節：

結構分類：

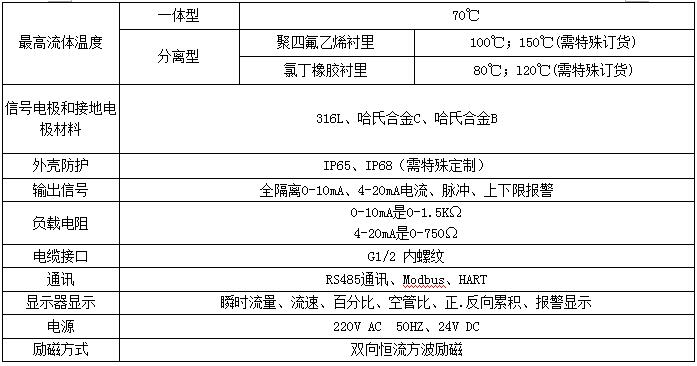

 產品參數：

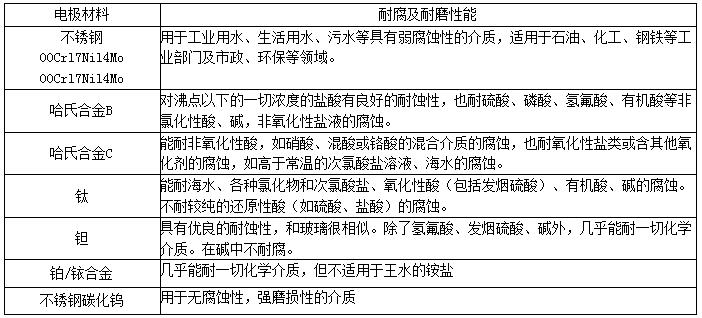

電極的選擇：

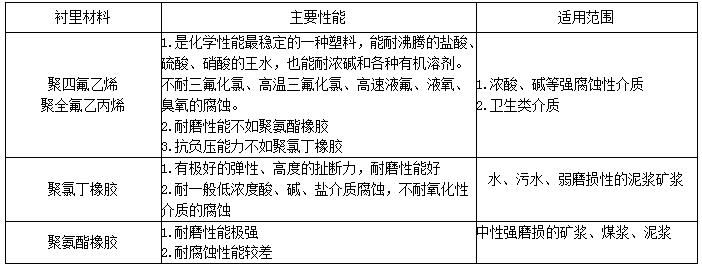

襯里材料表：

流量范圍確認：

 一般工業用電磁流量計被測介質流速以2-4m/s為宜，在特殊情況下，******流速應不小于0.2m/s，最高不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分摩擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

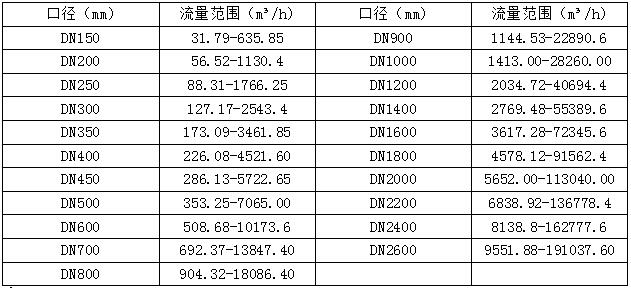

流量表：

選型須知：

1. 實際最高工作壓力必須小于電磁流量計的額定工作壓力。
2. ******工作溫度和最高工作溫度必須符合流量計規定的溫度要求。（詳見參數表)
3. 從經濟性考慮，可以選擇適當?shù)牧魉偎鶎?duì)應口徑的流量計。（詳見流量范圍表）
4. 根據測量的目的，功能來選擇適當?shù)木鹊燃?jí)。
5. 根據介質的腐蝕性、磨損性和溫度來選擇適當?shù)囊r里材料。
6. 根據安裝場合的要求和環境，合理選擇使用一體型電磁流量計還是分體型電磁流量計。

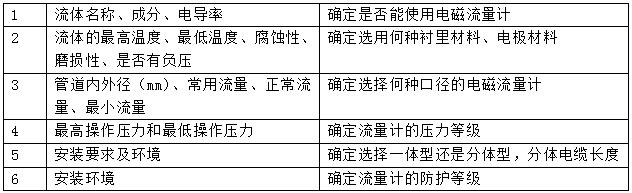

具體選擇如下表：

安裝要求：

安裝環境的選擇

①應盡量遠離具有強場的設備，如大電機、大變壓器等。

②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

③安裝環境應便于安裝和維護。

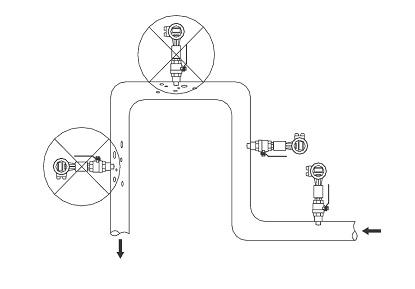

安裝位置的選擇

①安裝位置必須保證管道內始終充滿被測流體。

②選擇流體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

③測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。

④應避免測量部位出現負壓。

⑤被側管道直徑或周長容易測量，并且橢圓度應較小。

直管段長度

 傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D為被測管道通徑）

流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
