端面熱電阻

發布時間：2021-03-22瀏覽次數：0



端面熱電阻產品概述/Product overview-----------------------------------------------◆◆

WZCM、WZPM系列端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。

端面熱電阻產品結構/Product structure-----------------------------------------------◆◆

端面熱電阻產品結構

端面熱電阻技術指標/Technical indicators----------------------------------------------◆◆

感溫元件在0℃時的電阻值（R0）
  分度號Cu50：R0=50±0.50Ω
  分度號Cu100：R0=100±0.10Ω
  分度號Pt100:R0=100±0.12Ω（B級）
  其中，R0為元件在0℃時的電阻值。

★測量范圍和允差
單位：mm
名稱 測溫范圍 允許偏差△t℃ 分度號
端面銅電阻 -50～100 ±（0.3℃+0.6%∣t∣） Gu50、（G）*或Cu100
端面鉑電阻 -100～150 A級：±（0.15℃+0.2%∣t∣） Pt100
B級：±（0.3℃+0.5%∣t∣）
注：1）t為被測溫度******值。
  2）打“*”分度號作為特殊規格訂貨。

端面熱電阻型號規格/type specification------------------------------------------------◆◆

型號 分度號 結構特征 測量范圍℃ 保護管材料 外接線引 線長度Lmm 規格 公稱壓力 MPa 熱響應 時間τ0.5S
直徑d（mm） M
WZCM-201 Cu5或 Cu100 固定埋入或螺紋連接 -50～+100 紫銅T2-Y
500
1000
1500
2000
2500
 Φ6 M8×0.75 常壓 ＜15
WZPM-201 Pt100 -100～+100 紫銅T2-Y 常壓 ＜10
WZPM-201B Φ8 M10×1
注：WZPM-201B采用引進元件WZPM-018，精度等級為B級。

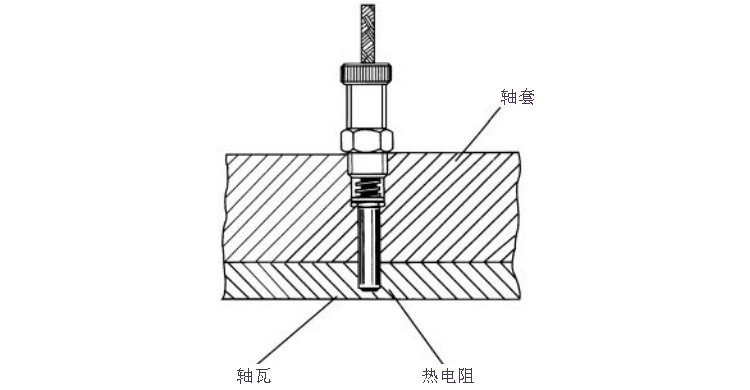

端面熱電阻安裝方式/installation-------------------------------------------------------◆◆

端面熱電阻安裝
