電機用埋置式熱電阻

發布時間：2021-03-22瀏覽次數：0

電機用埋置式熱電阻產品概述/Product overview---------------------------------------◆◆

電機用埋置式熱電阻是測量電動機、發電機鐵芯、線圈繞組等大型設備溫度的專用元件。它是將感溫材料直接繞在絕緣骨架上再包覆軟性絕緣材料，連同引線接點用高溫絕緣粘接劑一同密封固定，經嚴格試驗和測試分度而成。由于其重要性和專用性，國家專門制定了產品標準JB/T56041-93電機用埋置式熱電阻和GB/T3413-94埋入式銅電阻溫度計。我公司嚴格按照國家相關標準制造該產品，全部經受耐壓1000V/1min試驗，引線與測溫元件連接經受縱向拉力12N/15S，使用溫度-40～180℃（Pt100）、-40～150℃（銅電阻），測溫精度±1.0℃，大測量電流溫升≤0.3℃，熱響應時間≤6S，引線標稱截面為0.2mm2。元件可靠性高、抗震性好、性能穩定，是保證大型電機、發電機長期安全運行極其重要的組成部分。

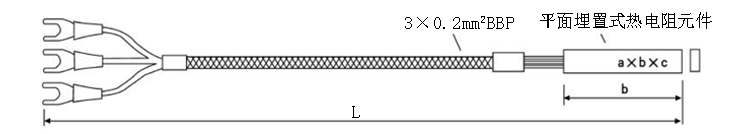

電機用埋置式熱電阻產品結構/Product structure---------------------------------------◆◆

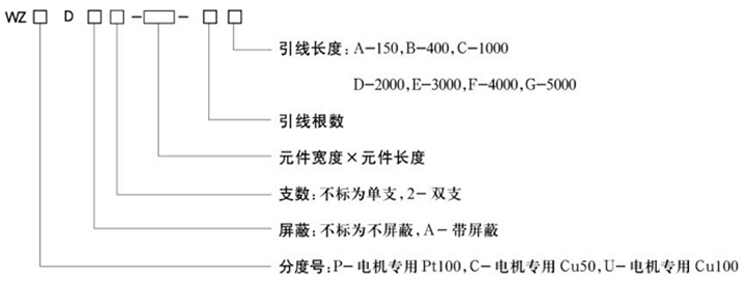

電機用埋置式熱電阻產品選型/Product selection---------------------------------------◆◆

電機用埋置式熱電阻尺寸和允差/Dimensions and tolerances--------------------------◆◆

元件寬度a		元件長度b		元件厚度c
基本尺寸	允差	基本尺寸	允差	基本尺寸	允差
8	-0.2	60、100、200、250、500	+2.0	2	-0.2
10	-0.2	60、100、200、250、500	+2.0	2	-0.2
10（屏蔽單支）	±0.15	100、200、250、300	+2.0	2	+0.2
12（屏蔽雙支）	±0.15	100、200、250	+2.0	2.5	+0.2
8（屏蔽雙支）	±0.15	100、200、250	+2.0	3	+0.2
