鉑熱電阻元件

發布時間:2021-03-22瀏覽次數:0



鉑熱電阻元件產品概述/Product overview---------------------------------------------◆◆

本公司生產的WZP系列及WZPM鉑熱電阻元件系引進美國Rosemount公司生產技術,把當代世界上******生產工藝、優良的測試手段和自己多年的制造經驗融為一體,為我國開創了一代新型的鉑熱電阻產品,并且,使我公司擁有大批量穩定的生產能力。

鉑熱電阻是一種精確、靈敏、性能穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構,感溫元件可以做得相當小(較小外徑可做到φ1.6mm),因此,可制成各種微型溫度傳感器探頭。

鉑熱電阻元件配上金屬保護管和安裝固定裝置(如各種螺紋接頭、法蘭盤等),就構成裝配式鉑熱電阻。

WZPM鉑熱電阻是一種表面測溫元件,可制成的各種表面測溫的溫度計產品。

WZP系列鉑熱電阻按我國標準ZBY301-85(等效國際電工委員會IE751-1983標準)進行生產,由于該系列產品具有結構小,使用范圍廣,可靠性好,熱響應時間短等優點,可形成多品種、多規格的系列產品,為石油、化工、電站、冶金、輕工、食品、紡織、醫療、衛生、國防工業、科技、農業以及機械行業提供新一代優質產品。

鉑熱電阻元件的工作原理是在溫度作用下,鉑電阻絲的電阻值隨之變化而變化的原理??捎糜跍y量-200~800℃范圍內的溫度。其優點是:電氣性能溫度,溫度和電阻關系近于線性,精度高。

鉑電阻元件可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。

鉑熱電阻元件技術指標/Technical indicators-------------------------------------------◆◆

★測溫范圍和允許誤差
類別 代號 分度號 測溫范圍 精度等級 允許偏差△t℃
鉑電阻 WZP Pt100 -200~800℃ A級 -200~650℃時允差 ±(0.15+0.002∣t∣)
B級 -200~800℃時允差 ±(0.30+0.005∣t∣)
注:∣t∣為感溫元件實測溫度絕度值
  A級允差不適用于t>650℃的溫度范圍
  B級允差不適用于采用二線制的鉑熱電阻

★熱響應時間
在溫度出現階躍變化時,熱電阻的輸出變化至相當于該階躍變化的50%所需的時間,稱為熱響應時間,用τ0.5表示。

★自熱影響
鉑熱電阻允許通過的******測量電流為5mA,由此產生的溫差不大于0.3℃。 熱電阻感溫元件在100℃的電阻值(R100)和它在0℃時的電阻(R0)比值:(R100/R0)
分度號Pt100: A級 R0=100±0.06Ω
  B級 R0=100±0.12Ω
W100=R100/R0=1.3850

★熱電阻感溫元件

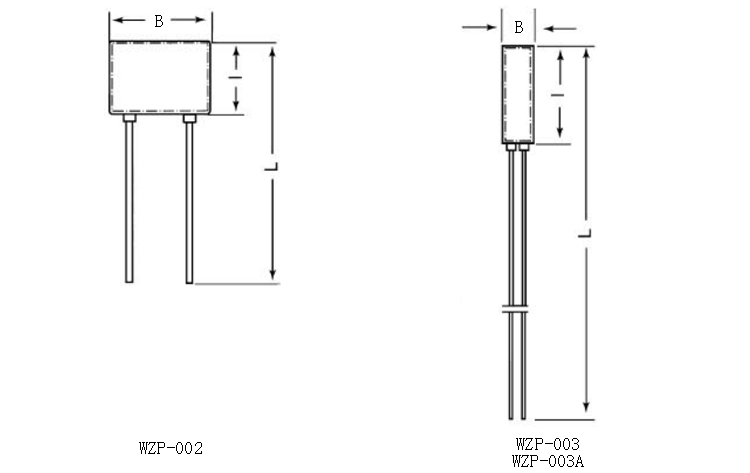

薄片型鉑熱電阻感溫元件
熱電阻類別 產品型號 分度號 測溫范圍℃ 規格 熱響應時間 τ0.5S
總長L mm 長/ mm 寬B mm 厚 mm
鉑熱電阻
感溫元件
(薄片型)
WZP-002 (BA1)* 0~420 28 17 32 0.5 <15
WZP-003
Pt100
(BA1、BA2)*
82 32 10 0.5
WZP-003A 0~200 55 22 6 1 <10
注:1)外保護層為1Cr18Ni9Ti不銹鋼片。
  2)工作電流:<5mA。
  3)打“*”分度號作特殊規格訂貨。
薄片型鉑熱電阻感溫元件

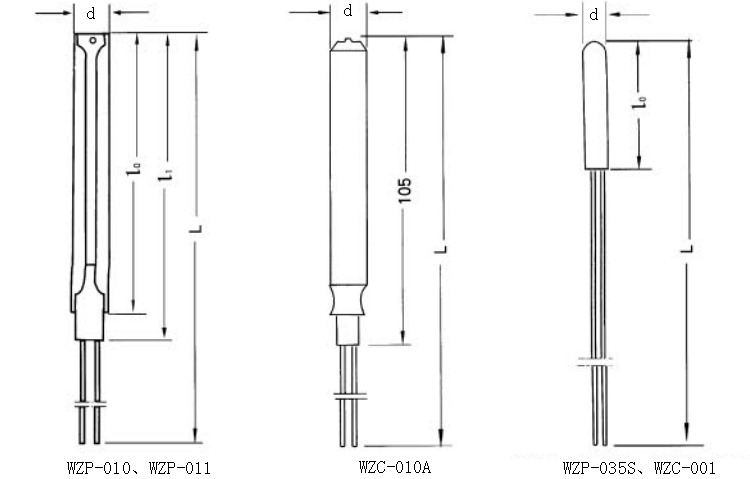

★熱電阻感溫元件
熱電阻類別 產品型號 分度號 測溫范圍℃ 保護管材料 規格 熱響應時 間τ0.5S
直徑d mm 總長L mm ι0 ι0 ι1
單支鉑熱電 阻感溫元件 WZP-010 Pt100(BA1、BA2)* -200~420 外保護 層為1Cr18Ni9Ti 不銹鋼薄片 Φ12
300
350
450
550
650
900
1150
1400
1650
2150
85 105 <60
雙支鉑熱電 阻感溫元件 WZP2-010
單支鉑熱電 阻感溫元件 WZP-011 Φ8
300
350
450
550
65 80 <30
雙支鉑熱電 阻感溫元件 WZP2-011
銅熱電阻感溫元件 WZC-010A Cu5 (G)* -50~100 紫銅管 Φ8
300
350
450
550
650
900
1150
1400
1650
2150
    <90
鉑熱電阻感溫元件 WZP-035S Pt100 -50~150 不銹鋼套管 Φ6 535 35   <5
銅熱電阻感溫元件 WZC-001 Cu50 (G)* -50~100 不銹鋼套管 Φ4 300 25   <30
注:1)打“*”分度號作特殊規格訂貨
  2)WZP-035S采用引進元件WZP-014S,精度等級:B級。
熱電阻感溫元件

鉑熱電阻元件型號規格/type specification----------------------------------------------◆◆

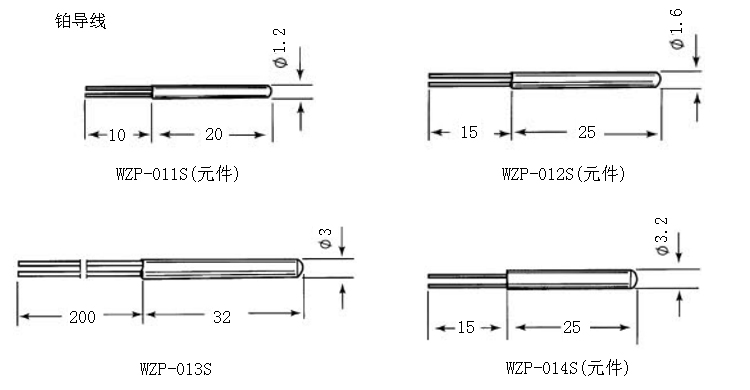

★鉑電阻元件
型號 分度號 測溫范圍℃ 精度等級 套管材料 熱響應時間τ0.5S
WZP-011S Pt100 -200~650 A級 陶瓷 <0.15
B級
WZP-012S -200~800 A級 陶瓷 <0.2
B級
WZP-013S -50~150 B級 1Cr18Ni9Ti 不銹鋼 <2
WZP-014S -200~800 A級 陶瓷 ≤0.5
B級

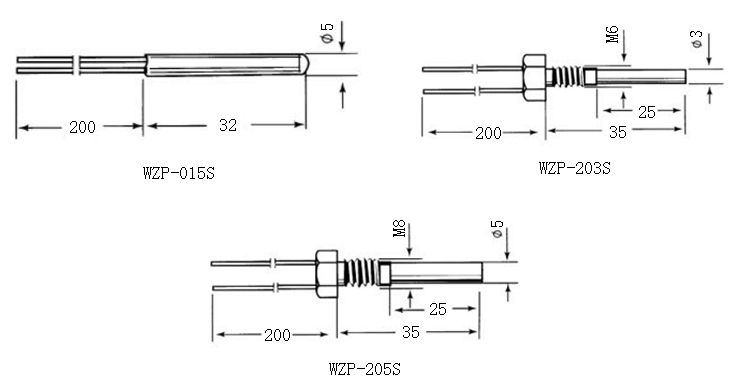

WZP-015S -50~150 B級 1Cr18Ni9Ti 不銹鋼 ≤5
WZP-203S -50~150 B級 1Cr18Ni9Ti 不銹鋼 ≤5
WZP-205S -50~150 B級 1Cr18Ni9Ti 不銹鋼 ≤5

鉑電阻元件鉑電阻元件

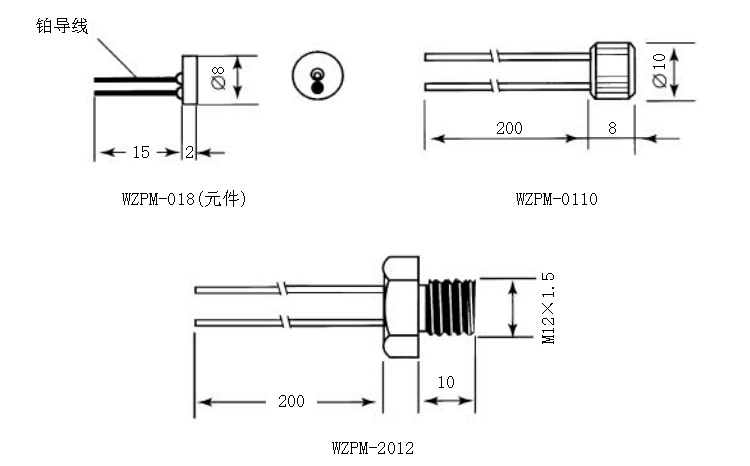

★端面鉑電阻元件
型號 分度號 測溫范圍℃ 精度等級 套管材料 熱響應時間τ0.5S
WZPM-018 Pt100 -200~500 B級 陶瓷 ≤0.5
WZPM-0110 -50~150 B級 1Cr18Ni9Ti 不銹鋼 ≤5
WZPM-2012 -50~150 B級 1Cr18Ni9Ti 不銹鋼 ≤10

端面鉑電阻元件

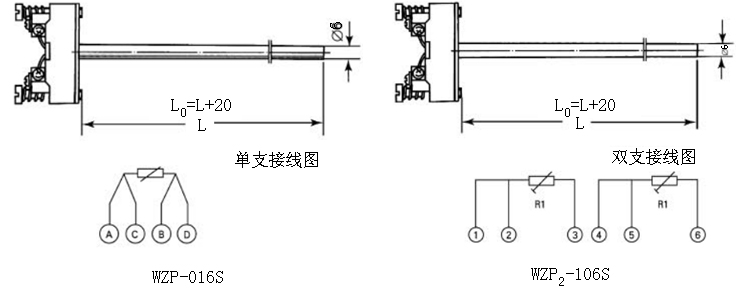

★帶瓷接線板鉑電阻元件
型號 分度號 測溫范圍℃ 精度等級 熱響應時間τ0.5S 用于長度Lmm 結構特征
WZP-106S Pt100 -200~500s A級 或 B級 ≤15
225
250
300
350
400
450
550
650
900
1150
測溫部分: 為鎧裝形 管,冷端: 陶瓷接線 板并加避 震裝置。
WZP2-106S
注:可作裝配式鉑電阻更換元件。

端面鉑電阻元件
